Pagpili sa pagitan ng a patayong motor , a single phase motor , at a tatlong yugto ng motor ay isa sa mga pinakamahalagang desisyon sa pagpili ng kagamitang pang-industriya — at ang pagiging mali nito ay maaaring mangahulugan ng nasayang na enerhiya, napaaga na pagkabigo, at magastos na downtime. Ang maikling sagot: patayong motors ay tinukoy sa pamamagitan ng kanilang mounting orientation at ginagamit sa mga shaft-down na application tulad ng mga pump at cooling tower; single phase motors umangkop sa mababang-kapangyarihan na mga gamit sa tirahan at magaan na komersyal; at tatlong yugto ng motors maghatid ng higit na kahusayan at metalikang kuwintas para sa mabibigat na operasyong pang-industriya. Ang pag-unawa sa mga nuances ng bawat isa, gayunpaman, ay nangangailangan ng mas malapit na pagtingin sa disenyo, data ng pagganap, gastos, at mga kaso ng paggamit sa totoong mundo.
Ano ang Patayong Motor at Bakit Mahalaga ang Oryentasyon?
A patayong motor ay hindi lamang isang karaniwang motor na nakabukas sa gilid nito — isa itong ganap na purpose-engineered na makina na idinisenyo upang gumana nang ang baras nito ay nakaturo pababa (o pataas sa ilang configuration). Ang oryentasyon ay pangunahing nagbabago kung paano pinangangasiwaan ng mga internal na bahagi ang gravity, lubrication, at thrust load, na ginagawang hindi angkop na mga pamalit ang mga off-the-shelf na pahalang na motor.
Ang pinaka-kritikal na pagkakaiba sa makina ay ang disenyo ng thrust bearing. Sa isang patayong motor , ang rotor assembly — kasama ang nakakabit na pump shaft, impeller, at anumang fluid column sa itaas nito — ay nagpapatupad ng tuluy-tuloy na pababang thrust. Ang mga karaniwang pahalang na motor bearings ay hindi inhinyero upang masipsip ang axial load na ito. Samakatuwid, ang mga vertical na motor ay nagsasama ng mga thrust bearings na na-rate para sa libu-libong pounds ng pababang puwersa, karaniwang gumagamit ng angular contact o tapered roller bearing configurations.
Mga Pangunahing Tampok ng Disenyo ng Vertical Motors
Ang mga vertical na motor ay nagbabahagi ng ilang mga espesyal na tampok ng disenyo na nagpapakilala sa kanila mula sa kanilang mga pahalang na katapat:
- Thrust bearing capacity: Ininhinyero upang pangasiwaan ang parehong upthrust at downthrust na pwersa, kadalasang na-rate mula 500 lbf hanggang 50,000 lbf sa malalaking pump-drive na motor.
- Mga opsyon sa hollow shaft o solid shaft: Ang mga hollow-shaft vertical na motor ay nagpapahintulot sa pump shaft na dumaan sa motor, na nagpapasimple sa pagkabit at pagkakahanay. Ito ang pinakakaraniwang pagsasaayos sa mga istasyon ng bomba ng munisipal na tubig at wastewater.
- NEMA P-base o C-face mounting flanges: Tinitiyak ng standardized flanges na ang motor bolts ay direkta sa pump head, na inaalis ang pangangailangan para sa isang hiwalay na baseplate o coupling guard.
- IP55 o IP65 na mga rating ng enclosure: Dahil ang mga vertical na motor ay madalas na naka-install sa labas o sa wet pump pit, ang mataas na antas ng proteksyon sa pagpasok ay pamantayan.
- Pinahusay na bentilasyon: Ang malamig na hangin ay dapat dumaloy paitaas laban sa grabidad; Ang mga vertical na motor ay nagtatampok ng muling idisenyo na mga fan assemblies at mga duct path upang maiwasan ang mga hot spot sa stator.
Mga Karaniwang Aplikasyon ng Vertical Motors
Mga patayong motor mangibabaw sa mga aplikasyon kung saan ang vertical shaft ay mekanikal na kinakailangan:
- Deep-well turbine pump para sa munisipal na supply ng tubig (saklaw ng kuryente: 5 HP hanggang 4,000 HP)
- Cooling tower fan at induced-draft fan sa HVAC system
- Vertical inline pump driver para sa mga industrial process loops
- Mga istasyon ng pumping ng irigasyon sa mga sektor ng agrikultura
- Mga condensate at boiler feed pump sa mga pasilidad ng pagbuo ng kuryente
Single Phase Motor: Ang Workhorse ng Residential at Light Commercial Settings
A single phase motor tumatakbo sa single-phase AC power (120V o 240V sa North America, 230V sa karamihan ng Europe) at ito ang nangingibabaw na pagpipilian para sa fractional hanggang sa maliit na integral na horsepower application — karaniwang mas mababa sa 5 HP. Ang malawakang paggamit nito ay nagmumula sa unibersal na kakayahang magamit ng single-phase power sa mga tahanan, bukid, at maliliit na negosyo, hindi mula sa mahusay na pagganap ng engineering.
Unlike tatlong yugto ng motors , a single phase motor hindi makapagsimula sa sarili mula sa isang yugto ng supply lamang. Ang isang single-phase alternating current ay gumagawa ng isang pulsating — sa halip na umiikot — magnetic field, na hindi nagbibigay ng netong panimulang torque sa kanyang sarili. Niresolba ito ng mga tagagawa gamit ang mga pantulong na mekanismo ng pagsisimula, na nagbibigay ng mga pangunahing subtype ng single phase na motor.
Mga Uri ng Single Phase Motors
- Capacitor-Start Induction-Run (CSIR): Gumagamit ng panimulang capacitor (karaniwang 100–400 µF) upang lumikha ng phase shift sa auxiliary winding, na gumagawa ng sapat na panimulang torque (200–350% ng full-load na torque) para sa mga compressor at pump. Ang kapasitor ay dinidiskonekta sa pamamagitan ng isang centrifugal switch kapag ang motor ay umabot sa ~75% ng rate ng bilis.
- Capacitor-Start Capacitor-Run (CSCR): Nagdaragdag ng isang run capacitor upang mapanatili ang isang malapit-dalawang-phase na kondisyon sa panahon ng operasyon, pagpapabuti ng power factor at kahusayan ng 5-10% kumpara sa CSIR motors. Karaniwan sa mga air conditioner at refrigerator.
- Split-Phase (Resistance-Start): Ang pandiwang pantulong na paikot-ikot ay may mas mataas na pagtutol at mas mababang inductance kaysa sa pangunahing paikot-ikot, na lumilikha ng isang katamtamang pag-aalis ng bahagi. Ang panimulang torque ay mas mababa (100–175% FLT) at ang panimulang kasalukuyang ay mataas (600–800% FLT). Angkop para sa mga bentilador, blower, at maliliit na appliances na may madaling simulan ang pagkarga.
- Permanent Split Capacitor (PSC): Ang isang solong run capacitor ay nananatili sa circuit sa lahat ng oras. Ang disenyong ito ay gumagawa ng mababang panimulang torque ngunit gumagana nang tahimik at mahusay, na ginagawa itong unang pagpipilian para sa direktang-drive na HVAC fan motor at maliliit na circulators.
- Shaded Pole Motor: Ang pinakasimpleng at hindi bababa sa mahal na single phase motor; Ang mga shading coils ay lumilikha ng isang naantalang magnetic flux sa bahagi ng bawat poste. Napakababa ng panimulang torque at kahusayan (15–35%). Ginagamit sa mga light-duty na application: maliliit na fan, desk fan, appliances.
Tatlong Phase Motor: Ang Backbone ng Industrial Power
Ang tatlong yugto ng motor ay ang pinaka-epektibo, maaasahan, at cost-effective na electric motor na uri para sa pang-industriyang paggamit. Ito ay self-starting, gumagawa ng tuluy-tuloy na torque, at nakakamit ang full-load na efficiencies na 92–97% sa mga modernong disenyo ng premium-efficiency — higit na mahusay ang performance. single phase motors ng parehong rating ng kapangyarihan.
Ang three-phase AC power ay naghahatid ng tatlong magkakapatong na waveform ng boltahe, bawat isa ay na-offset ng 120°. Kapag inilapat sa stator windings ng a tatlong yugto ng motor , gumagawa sila ng patuloy na umiikot na magnetic field na nag-uudyok ng rotor current at bumubuo ng torque — nang walang anumang pantulong na paikot-ikot, capacitor, o centrifugal switch. Ang pagiging simple na ito ay direktang nagsasalin sa mas mababang gastos sa pagmamanupaktura, mas mababang pagpapanatili, at mas mahabang buhay ng serbisyo.
Bakit Nangibabaw ang Three Phase Motors sa Industriya
- Mas mataas na kahusayan: Ang IE3 (Premium Efficiency) at IE4 (Super Premium Efficiency) tatlong phase na motor ay nakakamit ng full-load na kahusayan sa itaas ng 95% sa 30 HP, kumpara sa 85–90% para sa maihahambing na single phase na disenyo.
- Densidad ng kapangyarihan: Ang tatlong phase na motor ay gumagawa ng 150% na mas maraming power output kada kilo ng tanso at bakal kumpara sa isang katumbas na single phase na motor.
- Makinis na paghahatid ng metalikang kuwintas: Ang three-phase power ay gumagawa ng pare-pareho ang instantaneous power, na inaalis ang torque pulsations na naroroon sa single-phase system (na dalawang beses na tumataas sa bawat cycle). Binabawasan nito ang panginginig ng boses, ingay, at mekanikal na stress sa hinimok na kagamitan.
- Malawak na saklaw ng kapangyarihan: Magagamit mula sa fractional HP hanggang 50,000 HP, ginagawa tatlong yugto ng motors angkop para sa bawat sukat ng pang-industriyang operasyon.
- Madaling kontrol sa bilis: Ang Variable Frequency Drives (VFDs) ay tuluy-tuloy na nagpapares sa tatlong phase na induction motor, na nagbibigay-daan sa 20–60% na pagtitipid ng enerhiya sa mga application na variable-load tulad ng mga pump, fan, at compressor.

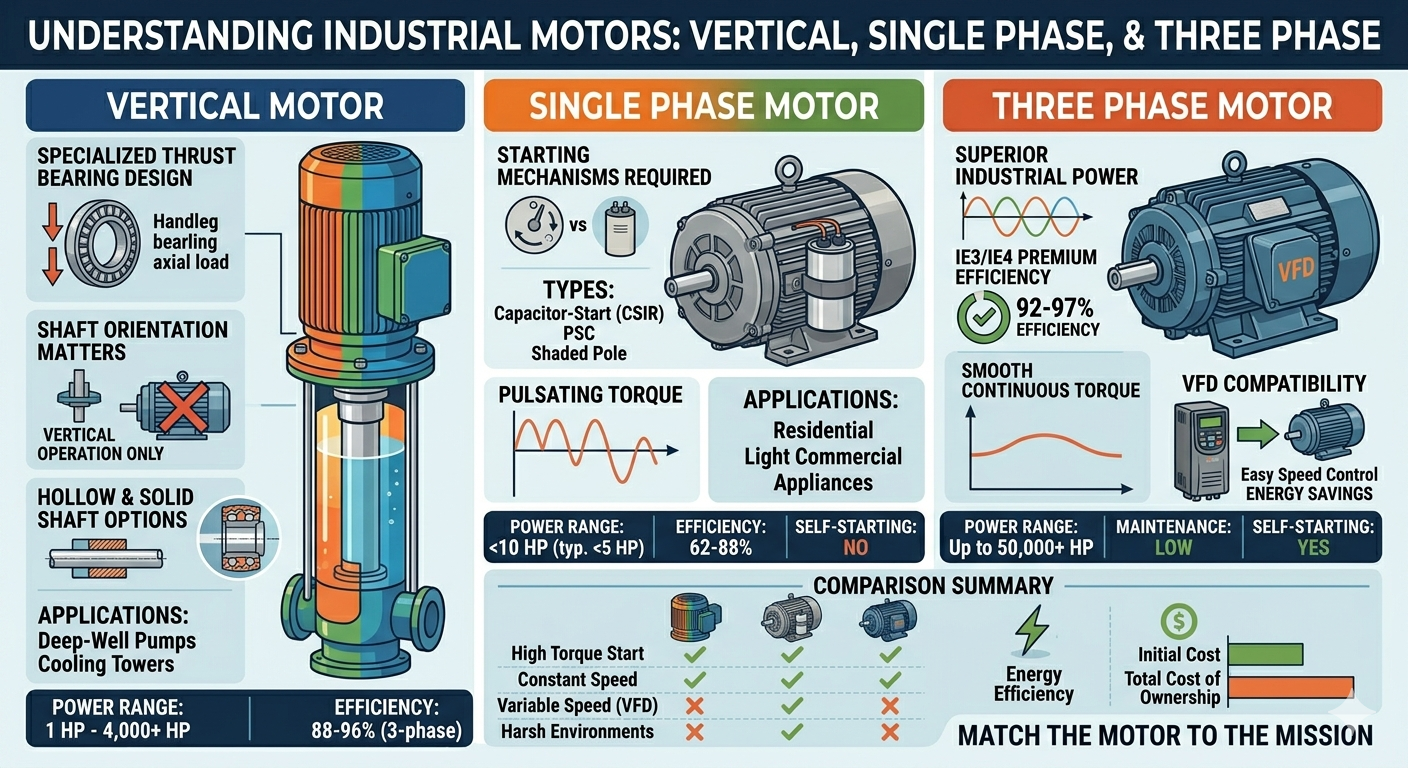

Komprehensibong Paghahambing: Vertical Motor vs. Single Phase Motor vs. Three Phase Motor
Ang table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Vertical Motor | Single Phase Motor | Three Phase Motor |
|---|---|---|---|
| Mounting Orientation | Vertical (shaft-down o shaft-up) | Pahalang (karaniwan) | Pahalang o patayo |
| Power Supply | 1-phase o 3-phase | Single-phase (120V/240V) | Tatlong yugto (208–690V) |
| Karaniwang Power Range | 1 HP – 4,000 HP | 1/20 HP – 10 HP | 0.25 HP – 50,000 HP |
| Full-Load Efficiency | 88–96% (3-phase na bersyon) | 62–88% | 85–97% |
| Pagsisimula sa Sarili | Oo (may 3-phase na supply) | Hindi (nangangailangan ng panimulang tulong) | Oo |
| Torque Smoothness | Makinis (3-phase) | Pumuputok | Makinis (pare-pareho) |
| Thrust Bearing | Dalubhasang mabigat na tungkulin | Karaniwang radial | Karaniwang radial |
| Pagkakatugma sa VFD | Oo (3-phase version) | Limitado / hindi inirerekomenda | Magaling |
| Pagiging Kumplikado sa Pagpapanatili | Katamtaman–Mataas | Mababang–Katamtaman | Mababa |
| Paunang Gastos (kamag-anak) | Mataas | Mababa | Katamtaman |
| Pangunahing Aplikasyon | Deep-well pump, mga cooling tower | Mga kagamitan, maliit na HVAC, mga kasangkapan | Industriya, compressor, conveyor |
Talahanayan 1: Magkatabi na teknikal at komersyal na paghahambing ng vertical na motor, single phase na motor, at tatlong phase na motor sa kabuuan ng 11 pangunahing pamantayan sa pagpili.
Pagkonsumo ng Enerhiya at Kabuuang Gastos ng Pagmamay-ari: Ang Mga Numero ay Nagsasabi ng Kuwento
Ang mga pagkakaiba sa kahusayan sa pagitan ng mga uri ng motor ay direktang isinasalin sa mga gastos sa pagpapatakbo. Isaalang-alang ang isang real-world na halimbawa: isang 5 HP (3.73 kW) na pump motor na tumatakbo nang 6,000 oras bawat taon sa rate ng kuryente na $0.12/kWh.
| Uri ng Motor | Kahusayan (%) | Input Power (kW) | Taunang Enerhiya (kWh) | Taunang Gastos (USD) |
|---|---|---|---|---|
| Single Phase Motor (CSIR) | 82% | 4.55 | 27,300 | $3,276 |
| Three Phase Motor (IE2) | 90% | 4.14 | 24,840 | $2,981 |
| Three Phase Motor (IE3) | 93.6% | 3.99 | 23,940 | $2,873 |
Talahanayan 2: Taunang paghahambing sa gastos ng enerhiya para sa isang 5 HP pump motor na tumatakbo nang 6,000 oras/taon sa $0.12/kWh. Ang IE3 tatlong yugto ng motor ay nakakatipid ng $403/taon kumpara sa isang maihahambing na single phase na motor.
Sa loob ng 10 taong buhay ng serbisyo, lumilipat mula sa isang single phase motor patungo sa isang IE3 tatlong yugto ng motor nagtitipid ng humigit-kumulang $4,030 sa kuryente lamang — higit pa sa presyo ng pagbili ng maraming motor sa hanay ng laki na ito. Kapag na-scale sa isang pasilidad na may 50 tulad na mga motor, ang taunang pagtitipid ay lumampas sa $20,000.
Paano Pumili ng Tamang Motor: Isang Praktikal na Desisyon Framework
Ang correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Hakbang 1: Suriin ang Magagamit na Power Supply
Kung ang lugar ng pag-install ay may single-phase power lamang (karaniwan sa mga tirahan, rural farm, at maliliit na retail unit), isang single phase motor ay kadalasan ang tanging mabubuhay na opsyon na walang magastos na pag-upgrade sa imprastraktura. Kung ang tatlong-phase na kapangyarihan ay magagamit - tulad ng karaniwang nasa mga pabrika, komersyal na gusali, at mga pasilidad ng munisipyo - isang tatlong yugto ng motor dapat ang default na pagpipilian para sa anumang load na higit sa 1 HP, na naghahatid ng mas mahusay na kahusayan at mas mababang pangmatagalang gastos.
Hakbang 2: Tukuyin ang Mga Kinakailangan sa Shaft Orientation
Kung ang hinihimok na kagamitan (pump, fan, agitator) ay nangangailangan ng vertical shaft, isang purpose-built patayong motor ay sapilitan. Ang pagtatangkang gumamit ng karaniwang pahalang na motor sa isang patayong oryentasyon ay walang bisa ng mga warranty, nakompromiso ang bearing lubrication, at lubhang nagpapaikli sa buhay ng serbisyo. Ang bearing oil bath sa isang pahalang na motor ay hindi naka-calibrate para sa patayong operasyon - ang langis ay magpupuno sa ibaba at magpapagutom sa itaas na tindig.
Hakbang 3: Itugma ang Motor sa Mga Katangian ng Pag-load
- Mataas na panimulang torque load (compressor, conveyor na may mabibigat na kargada): Gumamit ng a tatlong yugto ng motor na may mga katangian ng torque ng Design B o Design C, o isang CSIR single phase motor kung single-phase power lang ang available.
- Variable-speed load (pump, bentilador, blower): A tatlong yugto ng motor ipinares sa isang VFD ang pinakamabuting solusyon. Umiiral ang mga single phase na VFD ngunit hindi gaanong mahusay at hindi gaanong maaasahan.
- Tuloy-tuloy na 24/7 na operasyon: Palaging unahin ang IE3 o mas mataas tatlong yugto ng motors ; binibigyang-katwiran ng pagtitipid ng enerhiya ang premium na presyo sa loob ng 12–24 na buwan.
- Paputol-putol na mga siklo ng tungkulin (maliit na appliances, power tools): A single phase motor ay sapat at mas matipid.
Mga Pagsasaalang-alang sa Pag-install at Pagpapanatili
Pinakamahuhusay na Kasanayan sa Pag-install ng Vertical Motor
Wastong pag-install ng a patayong motor ay kritikal sa pagkamit ng na-rate na buhay ng serbisyo. Kabilang sa mga pangunahing hakbang ang:
- I-verify na ang pump discharge head ay na-rate para sa bigat ng motor at thrust load.
- Suriin ang mga setting ng preload ng thrust bearing ayon sa sheet ng detalye ng gumawa bago magsimula.
- Gumamit ng naka-calibrate na torque wrench sa lahat ng mounting bolts; ang hindi pantay na flange seating ay nagdudulot ng vibration at bearing misalignment.
- Ang mga grease lubricated bearings ay dapat na muling lagyan ng grasa sa pagitan ng 2,000–4,000 na oras; Ang mga disenyong may langis na pinadulas ay nangangailangan ng quarterly na pagsusuri sa antas ng langis.
- Magsagawa ng pagsusuri sa panginginig ng boses sa pag-commissioning upang magtatag ng baseline — anumang pagbabasa sa itaas ng 0.1 in/s (bilis) sa pagsisiyasat ng bearing housing warrants.
Mga Tip sa Pagpapanatili ng Single Phase Motor
Ang centrifugal switch and capacitors in a single phase motor ay ang pangunahing mga puntos ng kabiguan. Ang mga gawain sa pagpapanatili ay dapat kasama ang:
- Siyasatin ang mga contact ng centrifugal switch taun-taon para sa pagkasira at mga deposito ng carbon; palitan kung lumampas sa 0.5 mm ang lalim ng pitting.
- Subukan ang pagsisimula at pagpapatakbo ng mga capacitor na may capacitance meter; palitan kung ang kapasidad ay higit sa 10% sa ibaba ng na-rate na halaga.
- Subaybayan ang operating temperatura - a single phase motor tumatakbo nang mainit (sa itaas ng Class B na limitasyon sa pagkakabukod na 130°C) ay nagpapahiwatig ng labis na karga, mahinang bentilasyon, o isang bagsak na kapasitor.
Mga Tip sa Pagpapanatili ng Tatlong Yugto ng Motor
Ang inherent simplicity of a tatlong yugto ng motor nangangahulugan na ang pagpapanatili ay pangunahing pang-iwas:
- Magsagawa ng mga pagsusuri sa insulation resistance (megger) taun-taon; ang isang malusog na motor ay dapat magbasa nang higit sa 100 MΩ sa 1,000V DC.
- Suriin ang balanse ng phase sa mga terminal ng motor — ang imbalance ng boltahe na lumampas sa 1% ay nagdudulot ng hindi katimbang na 6–10% na pagtaas sa pag-init ng motor.
- Lubricate bearings sa bawat iskedyul ng tagagawa; Ang sobrang pag-greasing ay kasingsira ng under-greasing.
- Subaybayan ang kasalukuyang motor gamit ang isang clamp meter sa bawat agwat ng serbisyo; ang unti-unting pagtaas ng kasalukuyang ay kadalasang nagpapahiwatig ng pagkasira o pagkasira ng paikot-ikot bago ang kumpletong pagkabigo.
Mga Madalas Itanong (FAQ)
Q1: Maaari bang gamitin ang isang vertical na motor nang pahalang?
Hindi. A patayong motor hindi dapat paandarin sa pahalang na posisyon. Ang bearing system, lubrication reservoirs, at cooling airflow ay idinisenyo para sa patayong operasyon. Ang pagpapatakbo nito nang pahalang ay magdudulot ng mabilis na pagkabigo ng bearing, pagtagas ng langis, at sobrang init sa loob ng ilang oras o araw ng operasyon.
Q2: Maaari bang i-convert ang isang single phase na motor upang tumakbo sa tatlong phase na kapangyarihan?
Hindi direkta. A single phase motor ay may mga paikot-ikot na idinisenyo para sa isang yugto. Gayunpaman, ang isang phase converter (rotary o static) ay maaaring makabuo ng tatlong-phase na kapangyarihan mula sa isang single-phase na supply, na nagpapahintulot sa isang tatlong yugto ng motor upang gumana kung saan ang single-phase power lang ang available — isang mas praktikal na solusyon kaysa sa reverse.
Q3: Bakit mas tumatagal ang tatlong phase na motor kaysa sa single phase na motor?
Tatlong yugto ng motor walang mga capacitor, starter switch, o auxiliary windings — ang mga bahagi na kadalasang nabigo single phase motors . Ang makinis, tuluy-tuloy na torque ay binabawasan din ang mekanikal na stress sa mga bearings at windings. Isang well-maintained tatlong yugto ng motor maaaring mapagkakatiwalaang gumana sa loob ng 20–30 taon, kumpara sa 10–15 taon para sa isang maihahambing na single phase unit sa ilalim ng mga katulad na kondisyon.
Q4: Ano ang ibig sabihin ng "hollow shaft" sa isang vertical na motor?
Isang guwang-shaft patayong motor ay may tubular rotor shaft na may bukas na center bore na nagpapahintulot sa pump column shaft na ganap na dumaan sa motor. Ang pump shaft ay naka-secure sa motor rotor sa pamamagitan ng isang adjustable head nut sa tuktok ng motor, na inaalis ang pangangailangan para sa isang panlabas na shaft coupling. Pinapasimple ng disenyong ito ang pagkakahanay at binabawasan ang kabuuang taas ng pump-motor assembly.
Q5: Ang isang single phase motor ba ay angkop para sa isang well pump?
Para sa mga shallow-well jet pump at maliliit na submersible (sa ilalim ng 1.5 HP), a single phase motor ay karaniwang ginagamit at ganap na sapat. Para sa deep-well turbine pump na nangangailangan ng higit sa 5 HP — o para sa anumang pump sa isang komersyal o munisipal na setting — isang patayong motor may a tatlong yugto ng motor Ang sistema ng pagmamaneho ay lubos na inirerekomenda para sa pagiging maaasahan at kahusayan ng enerhiya.
Q6: Ano ang kadahilanan ng serbisyo sa mga detalye ng motor, at naiiba ba ito sa pagitan ng mga uri ng motor?
Ang service factor (SF) ay isang multiplier na nagsasaad kung gaano kataas sa kapangyarihan ng nameplate ang isang motor na patuloy na makakapagpatakbo nang walang pinsala. Karamihan single phase motors magdala ng SF na 1.25–1.35, habang karaniwan tatlong yugto ng motors ay karaniwang na-rate na SF 1.15. Mga patayong motor para sa pump service ay karaniwang tinukoy sa SF 1.0 hanggang 1.15, dahil ang kanilang mga thrust bearings ay eksaktong sukat para sa rated load at nag-iiwan ng mas kaunting mekanikal na margin.
Konklusyon: Itugma ang Motor sa Misyon
Angre is no universally "best" motor — only the right motor for a specific application. A patayong motor ay ang tanging tamang pagpipilian kapag ang isang vertical shaft interface ay kinakailangan; walang dami ng engineering workarounds na ginagawang ligtas na kapalit ang isang pahalang na motor. A single phase motor nananatiling praktikal at cost-effective na solusyon para sa mga low-power na application kung saan ang single-phase power lang ang available. At a tatlong yugto ng motor ay ang pinakamainam na pagpipilian para sa halos lahat ng pang-industriya, komersyal, at heavy-duty na aplikasyon kung saan ang tatlong-phase na kapangyarihan ay naa-access — nag-aalok ng higit na kahusayan, mahabang buhay, makinis na torque, at tuluy-tuloy na pagsasama ng VFD.
Ang data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency tatlong yugto ng motor ay nabawi nang maraming beses sa pagtitipid ng enerhiya. Para sa mga pasilidad na naghahanap upang mabawasan ang mga gastos sa pagpapatakbo at carbon footprint nang sabay-sabay, pag-upgrade sa pagtanda single phase motors sa IE3 tatlong yugto ng motors — kung saan pinahihintulutan ng imprastraktura ng kuryente — ay isa sa mga pamumuhunan na may pinakamataas na ROI na magagamit sa pamamahala ng enerhiya sa industriya.
