Maikling sagot: ang isang single-phase na motor ay maaaring tumakbo mula sa isang tatlong-phase na supply, ngunit kapag ito ay pinakain ng isang phase conductor kasama ang neutral sa boltahe na nakatatak sa nameplate nito. Hindi nito magagamit ang lahat ng tatlong yugto nang sabay-sabay; ang ikatlong konduktor ay nananatiling hindi ginagamit. Kung ang system ay walang neutral, o ang boltahe na magagamit ay hindi tumutugma sa nameplate, ang motor ay maaaring tumanggi na magsimula o mag-overheat at mabibigo.
Iyan ang sagot sa dalawang pangungusap. Ang mga sumusunod ay nagpapaliwanag kung bakit, nagpapakita kung ano ang aktwal na inihahatid ng bawat karaniwang tatlong-phase na supply, at sumasaklaw sa kabaligtaran na tanong na talagang itinatanong ng karamihan sa mga tao: kung paano patakbuhin ang isang three-phase na motor kapag single-phase power lang ang mayroon ka.
Bakit Hindi Magagamit ng Single-Phase Motor ang Lahat ng Tatlong Phase
Ang isang single-phase na motor ay may dalawang terminal ng supply. Sa loob ng frame ay mayroong pangunahing run winding, kadalasan ay isang auxiliary o start winding, at isang capacitor o centrifugal switch na bumababa sa auxiliary winding out kapag naabot ng rotor ang bilis. Ipinapalagay ng panimulang pamamaraan ang isang sinusoidal na boltahe na inilapat sa dalawang puntos.
Ang isang tatlong-phase na supply ay ginawa ng tatlong konduktor na ang mga boltahe ay may 120 electrical degrees sa pagitan. Ang isang dalawang-terminal na aparato ay maaari lamang tulay ang dalawa sa mga puntong iyon, alinman sa phase sa phase o phase sa neutral. Dahil doon, ang mga totoong tanong ay mas makitid kaysa sa tanong sa headline:
- Tugma sa boltahe: ang available bang single-phase na boltahe ay katumbas ng halaga ng nameplate ng motor?
- Neutral na landas: sa isang four-wire system, ay isang neutral na naroroon sa motor at laki para sa kasalukuyang motor?
- Nagsisimula sa kasalukuyan: maaari bang hawakan ng sangay ang tatlo hanggang limang beses na pagpapatakbo ng kasalukuyang iginuhit para sa isang bahagi ng isang segundo sa bawat simula?
Ang Talagang Inihahatid ng Bawat Three-Phase Supply
Ang "three-phase" ay hindi isang boltahe, at doon nagsisimula ang karamihan sa mga pagkakamali. Inililista ng talahanayan sa ibaba ang mga system na natutugunan mo sa North America, Europe at mga export market, at kung ano ang nakikita ng isang single-phase na motor sa bawat isa sa kanila.
| Sistema ng supply | Phase-to-phase | Phase-to-neutral | Maaari bang tumakbo ang isang 230 V single-phase na motor? |
|---|---|---|---|
| 120/208 V wye, 4-wire | 208 V | 120 V | Hindi, ang 120 V ay mas mababa sa rating ng nameplate |
| 277/480 V wye, 4-wire | 480 V | 277 V | Hindi, ang 277 V ay nag-overheat sa isang 230 V na paikot-ikot |
| 400/230 V wye, 4-wire (IEC) | 400 V | 230 V | Oo, phase sa neutral, eksakto tulad ng dinisenyo |
| 240 V delta, 3-wire | 240 V | wala | Oo, linya sa linya, kung ang motor ay na-rate na 240 V |
| 240 V delta na may mataas na binti, 4-wire | 240 V | 120 V sa dalawang binti, 208 V sa mataas na binti | Hindi para sa 230 V; 120 V motors lang ang nababagay sa lighting legs |
Ang isang 230 V na motor ay humigit-kumulang plus o minus 10 porsiyento, kaya mga 207 V hanggang 253 V. Sa labas ng banda na iyon, isang rewind o isang kapalit ang susunod na hakbang.
Kung Saan Karaniwang Nangyayari ang Pinsala
Tatlong pattern ng pagkabigo ang account para sa halos bawat tawag sa serbisyo sa paksang ito.
Line-to-line na koneksyon sa maling boltahe
Ang isang 230 V na motor ay lumapag sa dalawang linya ng isang 400 V system na nakikita ang 400 V. Ang insulation stress ay agad na tumataas, ang run capacitor ay kadalasang nabibigo muna, at ang paikot-ikot ay madalas na sumusunod sa loob ng ilang minuto.
Walang neutral, o isang maliit na laki
Ang mga three-wire delta system ay walang neutral, kaya walang single-phase path na magagamit sa makina. Sa mga sistemang may apat na kawad, ang neutral ay minsan ay isang manipis na konduktor ng kontrol na hindi kailanman nilayon na magdala ng kasalukuyang motor. Kailangan itong sukat sa branch circuit, hindi sa pilot light.
Pagmamaneho ng single-phase na motor mula sa isang three-phase VFD
Ang isang karaniwang drive na may tatlong-phase na output ay hindi maaaring magpatakbo ng isang capacitor-start motor. Gumagana ang pulsed output laban sa capacitor at sa centrifugal switch, at ang auxiliary winding ay hindi nakaposisyon upang tanggapin ang isang synthetic rotating field. Ang mga drive na may nakalaang single-phase na output ay umiiral, ngunit ang panimulang circuit ay kailangang i-rework kasama ang supplier ng motor, hindi improvised sa site.
Ang Baliktad na Tanong: Pagpapatakbo ng Three-Phase na Motor sa Single-Phase Power
Karamihan sa mga taong naghahanap sa paksang ito ay talagang nahaharap sa kabaligtaran na problema: isang three-phase na motor sa site na may single-phase na power lang na available. Ang maikling sagot ay pareho sa espiritu, hindi kailanman direktang ikonekta ito.
Maglagay ng three-phase motor sa isang single-phase na linya at walang umiikot na magnetic field. Ang rotor ay nakaupo pa rin, ang motor ay humuhuni, ang kasalukuyang umakyat patungo sa naka-lock na antas ng rotor, at ang mga overload na biyahe o ang paikot-ikot na pagkasunog. Ang bawat naisasagawang paraan sa ibaba ay lumilikha ng nawawalang ikatlong yugto nang artipisyal.
| Pamamaraan | Paano ito gumagana | Magagamit na kapangyarihan | Pinakamahusay na angkop sa |
|---|---|---|---|
| Direktang koneksyon | Dalawang lead lang, walang umiikot na field | wala | Kailanman, sinisira nito ang motor |
| Static phase converter | Lumilikha ang mga capacitor ng yugto ng pagsisimula at pagpapatakbo | Mga 50 hanggang 60 porsiyento ng nameplate | Magaan, paminsan-minsang naglo-load na walang mahirap na pagsisimula |
| Rotary phase converter | Ang isang idler motor ay bumubuo ng ikatlong yugto | Malapit sa 100 porsyento | Mga tindahan na may maraming makina na nangangailangan ng totoong panimulang metalikang kuwintas |
| VFD na may single-phase input | Ang rectifier at inverter ay gumagawa ng tatlong yugto | Mga 50 porsiyento maliban kung sobrang laki | Isang motor na nangangailangan din ng kontrol sa bilis |
| Palitan ng isang single-phase na motor | Tumutugma sa motor sa supply na nasa kamay | 100 porsyento ng bagong rating | Naglo-load ng hanggang sa humigit-kumulang 3 HP sa 230 V |
Dalawang numero ang magpapasya kung ang conversion ay nagkakahalaga ng problema. Ang mga karaniwang full-load na kasalukuyang talahanayan ay naglalagay ng 230 V single-phase na motor sa humigit-kumulang 8 A para sa 1 HP, 17 A para sa 3 HP at 28 A para sa 5 HP, na may panimulang surge ng tatlo hanggang limang beses na mas mataas. At kapag ang isang VFD ay pinapakain mula sa single-phase, ang input current ay tumutuon sa mas kaunting mga device, kaya ang drive ay dapat na laki ng halos dalawang beses ang motor current upang mapanatili ang rectifier at DC bus sa loob ng kanilang mga rating.
Single-Phase o Three-Phase: Ano Ang Talagang Nagbabago
Kapag ang parehong mga supply ay magagamit, ang desisyon ay bumaba sa limang masusukat na pagkakaiba.
- Panimulang metalikang kuwintas: ang isang three-phase na motor ay bumubuo ng humigit-kumulang 200 hanggang 300 porsiyento ng full-load na torque sa simula; ang isang capacitor-start single-phase na motor ay namamahala ng humigit-kumulang 150 hanggang 200 porsiyento, at isang permanenteng split capacitor na disenyo ng mas kaunti.
- Kasalukuyang bawat lakas-kabayo: ang mga three-phase na makina ay gumuhit ng halos kalahati ng kasalukuyang ng isang single-phase na motor na may parehong rating, kaya ang mga cable, contactor at overload ay mas maliit at mas mura.
- Efficiency at power factor: parehong tumatakbo nang mas mataas sa tatlong yugto, kaya naman ang mga premium na programa sa kahusayan ay nakasulat sa kanilang paligid.
- Laki ng frame: para sa parehong lakas-kabayo, ang isang single-phase na motor ay karaniwang isa o dalawang laki ng frame na mas malaki at kapansin-pansing mas mabigat.
- Praktikal na kisame: sa itaas ng humigit-kumulang 3 HP ang pagpipiliang single-phase ay humihinto sa pagkakaroon ng kahulugan dahil sa pagsisimula ng kasalukuyang at laki ng konduktor. Ang isang mas kumpletong paghahambing ng konstruksiyon at pagganap ay sakop sa ang aming breakdown ng single-phase at three-phase na pagkakaiba ng motor .
Isang Checklist Bago Ka Mag-wire ng Anuman
- Kuhanan ng larawan ang nameplate: boltahe, phase, frequency, lakas-kabayo, full-load amps at service factor.
- Sukatin ang supply sa punto ng koneksyon gamit ang isang true-RMS meter, parehong phase-to-phase at phase-to-neutral, perpektong nasa ilalim ng pagkarga.
- Kumpirmahin ang neutral na umiiral at tumutugma sa rating ng circuit ng sangay.
- Suriin kung ang contactor at overload relay ay angkop sa kasalukuyang motor at duty cycle.
- Siyasatin ang mga capacitor at i-verify na malayang gumagalaw ang centrifugal switch bago muling gumamit ng lumang motor.
- Kumpirmahin ang pag-ikot bago ikonekta ang hinimok na kagamitan, at itugma ang enclosure sa alikabok, washdown o mga kondisyon sa labas.
Pagtutugma ng Motor sa Supply na Mayroon Ka
Kung ang supply ay 230 V single-phase at ang load ay nananatili sa ilalim ng humigit-kumulang 3 HP, ang isang ganap na nakapaloob na capacitor start and run motor ay karaniwang ang pinakasimpleng sagot, at ito ay ganap na iniiwasan ang conversion equipment.
Single-Phase Totally Enclosed Capacitor Start Run Motor Sulit na panoorin para sa 230 V single-phase load sa ilalim ng humigit-kumulang 3 HP, na nag-aalok ng isang ganap na nakapaloob na opsyon sa pagsisimula at pagpapatakbo ng capacitor na umiiwas sa mga kagamitan sa conversion. Tingnan ang Produkto → Kung saan ang three-phase power ay nasa gusali na, ang isang premium na kahusayan na three-phase na makina sa isang 48 o 56 na frame ay gumagawa ng parehong trabaho na may mas mababang kasalukuyang, mas mahusay na panimulang torque at mas mahabang buhay ng serbisyo.
Three-Phase Fractional Horsepower Premium Efficiency Motor Sulit na tingnan kung saan available ang three-phase power, ang 48–56 frame na premium na kahusayan na motor na ito ay nababagay sa mga light-duty na pang-industriya na load na may mas mababang kasalukuyang at mas mahabang buhay ng serbisyo. Tingnan ang Produkto → Kung ang pinapatakbo na kagamitan ay nangangailangan ng variable na bilis ngunit single-phase power lang ang available, ang isang EC motor ay umiiwas sa buong problema sa conversion, dahil ang electronics ang humahawak sa commutation at ang motor mismo ay walang start capacitor o centrifugal switch para lumaban gamit ang isang drive.

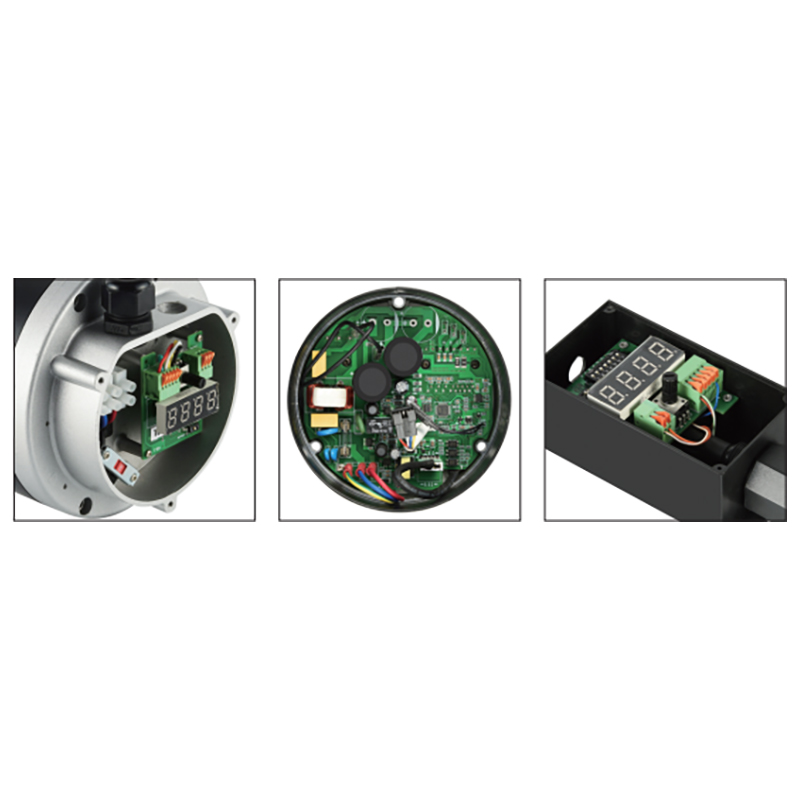

NEMA Frame EC Motor para sa Single-Phase Variable-Speed Equipment Sulit na tingnan para sa variable-speed na kagamitan sa single-phase power, ang NEMA 48 frame EC motor na ito ay umiiwas sa mga start capacitor at centrifugal switch habang pinangangasiwaan ang commutation sa elektronikong paraan. Tingnan ang Produkto → Ang mga sukat ng frame, mga uri ng enclosure, at mga antas ng kahusayan ay kailangang ihanay bilang isang set, na mas madali kapag ang isang supplier ay sumasaklaw sa parehong single-phase at tatlong-phase na pamilya. WAYLEAD gumagawa ng mga disenyo ng NEMA at IEC mula 48 hanggang 250 na frame, sa dripproof, ganap na nakapaloob at TENV construction, kaya ang parehong load ay maaaring itugma sa alinmang supply na mayroon ang site.
Mga Madalas Itanong
Maaari bang tumakbo ang isang single-phase na motor sa dalawang linya ng isang three-phase na supply?
Oo, basta ang line-to-line na boltahe ay katumbas ng rating ng nameplate. Ang isang 240 V motor sa isang 240 V delta system ay isang normal na pag-install. Ito ay single-phase power pa rin, at ang ikatlong linya ay hindi nagagamit.
Ano ang mangyayari kung ikinonekta ko ang isang 230 V single-phase na motor sa isang 400 V na supply?
Ang paikot-ikot ay nakakakita ng humigit-kumulang 74 porsiyentong overvoltage. Ang magnetising current ay umaakyat nang matarik, ang kapasitor ay na-overstress, at ang paikot-ikot ay uminit sa loob ng ilang minuto. Ang resulta ay karaniwang isang burnt run winding at isang bulged capacitor.
Maaari bang magpatakbo ang isang VFD ng isang single-phase na motor mula sa isang three-phase na supply?
Ang isang karaniwang three-phase output drive ay hindi maaaring. Ang mga single-phase na output drive ay umiiral, ngunit ang panimulang kapasitor at sentripugal na switch ay dapat na muling gawin at ang motor ay kailangang tiisin ang inverter waveform. Para sa karamihan ng mga pag-retrofit, ang pagpapalit ng motor ay mas mura kaysa sa pag-adapt dito.
Gaano kalaki ang maaaring maging isang single-phase na motor bago ang tatlong-phase ay ang mas mahusay na pagpipilian?
Ang mga capacitor-start na single-phase na motor ay madaling magagamit hanggang sa humigit-kumulang 3 HP, at paminsan-minsan ay 5 HP, sa 230 V. Ang full-load na kasalukuyang sa mga laki na iyon, 17 A at 28 A ayon sa pagkakabanggit, kasama ang panimulang surge ng tatlo hanggang limang beses na mas mataas, kadalasang ginagawang three-phase ang praktikal na pagpipilian sa itaas 2 hanggang 3 HP.
Ang panuntunang nagpapanatili nitong simple: itugma ang motor sa supply na mayroon ka, sa halip na pilitin ang isang motor sa isang supply na hindi kailanman idinisenyo para sa. Basahin ang nameplate, sukatin ang phase ng boltahe sa neutral at phase sa phase, kumpirmahin ang neutral, at suriin ang panimulang kasalukuyang laban sa proteksyon ng sangay. Kapag nabigo ang alinman sa apat na pagsusuring iyon, ibang motor ang sagot, hindi ibang koneksyon.
